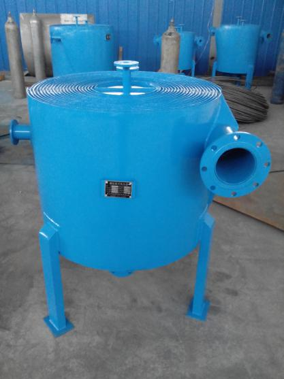

螺旋板換熱器參數計算

一、面積計算：

Q_換=3.6 K Δt S

Q_換：需要熱交換的熱量，單位kj

K：總傳熱系數，單位W/(m².℃)

Δt：平均（對數）溫差

S：換熱面積

對數/平均溫差：因為在冷凝器、板換等系列的換熱器中溫度是變化的，為了我們更好的選型計算所以出來一個相對準確的數值,

當 △T1/△T2>1.7時 用公式： △t=（△T1-△T2）/㏑（△T1/△T2）.

如果△T1/△T2≤1.7時，△t=（△T1+△T2）/2

二種流體在熱交換器中傳熱過程溫差的積分的平均值。

逆流時△T1=T1-t2 △T2=T2-t1

順流時△T1=T1-t1 △T2=T2-t2

其中

T1 —— 熱流進口溫度℃

T2—— 熱流出口溫度

t1—— 冷流進口溫度

t2——冷流出口溫度

ln——自然對數

二、通道確定

Q=3600hbv

Q：流量

h：板幅

b：通道寬度，通道寬度應大于等于8mm，

v：流速
